2: Integrer produktet i byggesagen

BIM-objekter og detaljetegninger

Kan arkitekten og ingeniøren arbejde med jeres produkter i projekteringen?

Digitale bygningsmodeller er blevet  hverdag for arkitekter og ingeniører, som er afhængige af digitale byggeklodser.

BIM-objekter og detaljetegninger er de  digitale byggeklodser, som forankrer jeres produktdata tidligt i projekteringsfaserne.

BIM-objekter er ikke en hyldevare

Som byggematerialeproducent kan det være svært at finde rundt i mulighederne for BIM-objekter og detaljetegninger;

  • Skal det være 2D eller 3D?

  • Skal det være Revit, ArchiCAD eller noget tredje?

  • Hvilke produktdata er relevante?

  • Og hvordan skal den visuelle detaljering være?



Svarene er ikke entydige, og derfor er BIM-objekter og detaljetegninger  ikke en standardvare. Hos 3dbyggeri danmark starter vi altid med at rådgive om den rigtige løsning for lige præcis jer.



Vi har udviklet BIM-objekter og detaljetegninger for eksempelvis vinduer, døre, indervægge, lofter, belysning, el-artikler, sanitet og køkkener.

Vi arbejder både efter nationale og internationale standarder for BIM-objekter, eksempelvis NBS-standarden.

Vi kan hjælpe med:

BIM-objekter

- Udvikling af nye

- Opdatering af eksisterende

- Revit, ArchiCAD m.fl.

2D detaljetegninger

- Udvikling af nye

- Opdatering af eksisterende

- DWG, PDF m.fl.

Hurtig viden om BIM-objekter og detaljetegninger

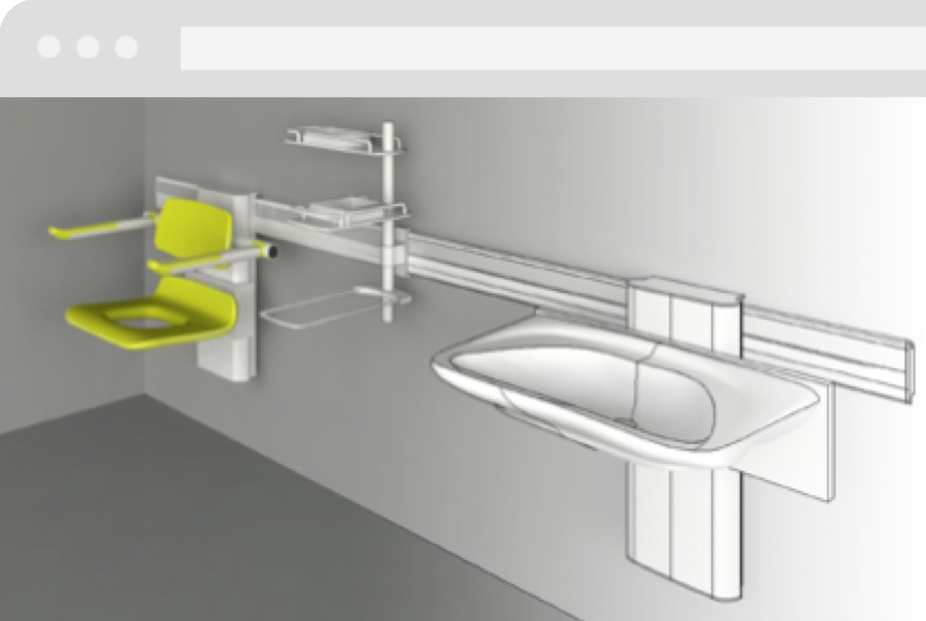

Hvad er BIM-objekter?


BIM-objektet er brohovedet til byggesagens udbud.

​BIM-objekter fungerer som digitale 3-dimensionelle byggeklodser, der både repræsenterer byggematerialets geometri og produktdata.

BIM-objekter kan laves med forskellig detaljeringsgrad både mht. geometri og data.




Revit, ArchiCAD eller ...?


Revit og ArchiCAD er de mest udbredte projekteringsprogrammer blandt arkitekter og ingeniører. Andre programmer er Tekla og MagiCAD, ligesom der findes IFC-formatet.

BIM-objektet laves specifikt til den enkelte softwaretype - eksempelvis kan et Revit BIM-objekt ikke bruges i ArchiCAD.

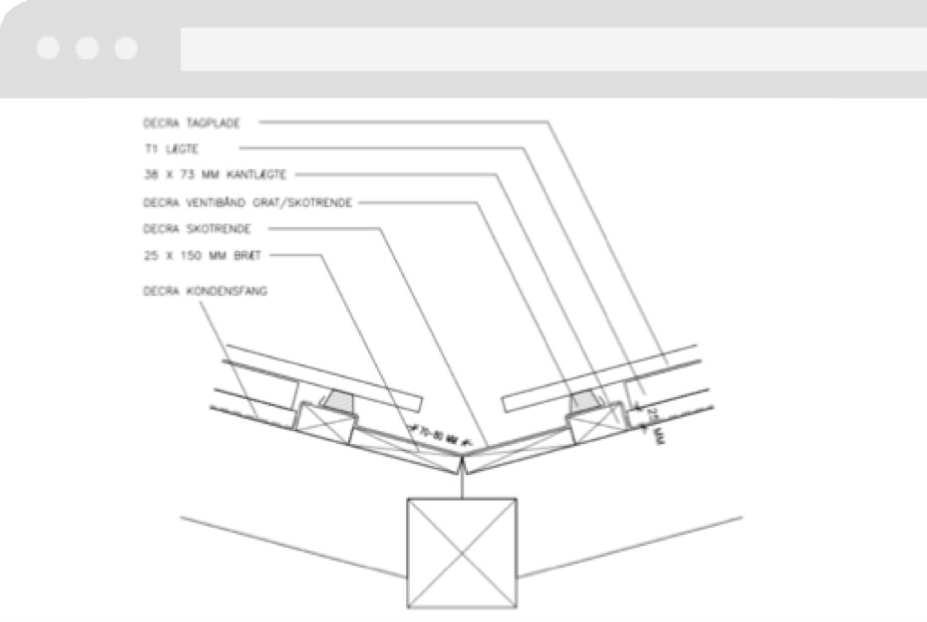

Hvad er 2D detaljetegninger?


Den 2-dimensionelle detaljetegning illustrerer, hvordan et produkt indbygges i byggesagens konstruktion.

De mest anvendte formater for detaljetegninger AutoCAD, Revit og DWG.




2D eller 3D?


Arkitekten og ingeniøren projekterer ikke i enten 2D eller 3D. 2D detaljetegninger er derfor ikke et alternativ - men et supplement - til BIM-objekter. Og omvendt.

Eksempelvis kan detaljetegningen indlejres i den 3-dimensionelle Revit-model og fungere som en detaljeret illustration af byggematerialets indbygning.




Tilkøb: BIM-video


Digitalt produktmateriale som fx BIM-objekter kan gemme på mange muligheder og være komplicerede at bruge. Derfor kan funktionaliteten også være svær at formidle i skrift og tale.

Hjælp arkitekten, ingeniøren og jeres egne medarbejdere med forklarende videoer, som på kort tid viser mulighederne med jeres digitale produktmateriale.

Se eksempel på BIM-video:




Tilkøb: 360-illustrator


En rotérbar 3D-visualisering af jeres produkt som er lettere at forstå for den ikke-teknisk kyndige beslutningstager - og en god inspiration i arkitektens og ingeniørens afsøgende fase.

Produktets funktioner vises interaktivt og demonstreres ved enkelte klik. Der kan tilknyttes intuitive kontrolpunkter, menuer og links til informationer, der gør jeres produkt unikt.

​Se eksempel på 360-illustrator:





BIM-objekter er også kendt som:
BIM-modeller, 3D-objekter, Revit-modeller, Revit-objekter, Revit-tegninger, Revit-familier, ArchiCAD-modeller, ArchiCAD-objekter og ArchiCAD-tegninger

2D detaljetegninger er også kendt som:

CAD-tegninger, 2D-tegninger, indbygningstegninger, Revit-detaljetegninger og Revit 2D

Plugin til Revit

- Få en plads på værktøjslinjen i arkitektens og ingeniørens daglige værktøj

Objekt-generator

- Automatiseret opdatering og landeversionering af data på BIM-objekter

- Se Glasshouse Data Management System

Portalhåndtering

- Automatiseret upload og administration af indhold på webportaler

- Se Glasshouse Data Management System

Byggeprogram

Dispositionsforslag

Projektforslag

Hovedprojekt

Udbud

Udførelse

Drift

Nysgerrig på jeres muligheder?
